Э-250М-02- стенд для контроля э/оборудования
Доступность:
Стенд для проверки и ремонта снятых с автомобиля генераторов, стартеров, реле-регуляторов, тяговых реле стартеров, реле-прерывателей, коммутационных реле, электроприводов агрегатов автомобиля, обмоток якорей стартеров и генераторов, полупроводниковых приборов, резисторов легковых, грузовых автомобилей, автобусов. В качестве источника стартерного питания применяется сетевой источник питания.

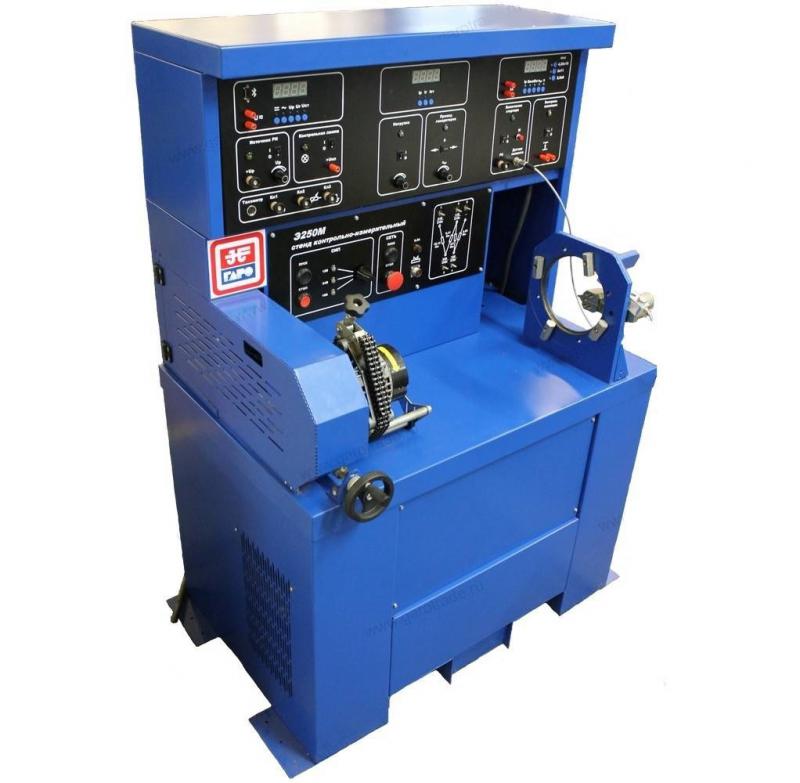

Стенд для проверки генераторов и стартеров Э250М-02 – стенд контрольно-измерительный с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью(блютуз) с компьютером.
Стенды предназначены для диагностики снятых с автомобиля генераторов и стартеров в условиях автотранспортных предприятий, авторемонтных заводов, мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик стартеров и генераторов с целью проверки их работоспособности, определения технического состояния и поиска неисправностей.
Обеспечивает проверку:
генераторов на холостом ходу и под нагрузкой стартеров в режиме холостого хода и полного торможения реле-регуляторов тяговых реле стартеров реле-прерывателей коммутационных реле электроприводов агрегатов автомобиля обмоток якорей полупроводниковых приборов резисторовТехническое описание стендов:

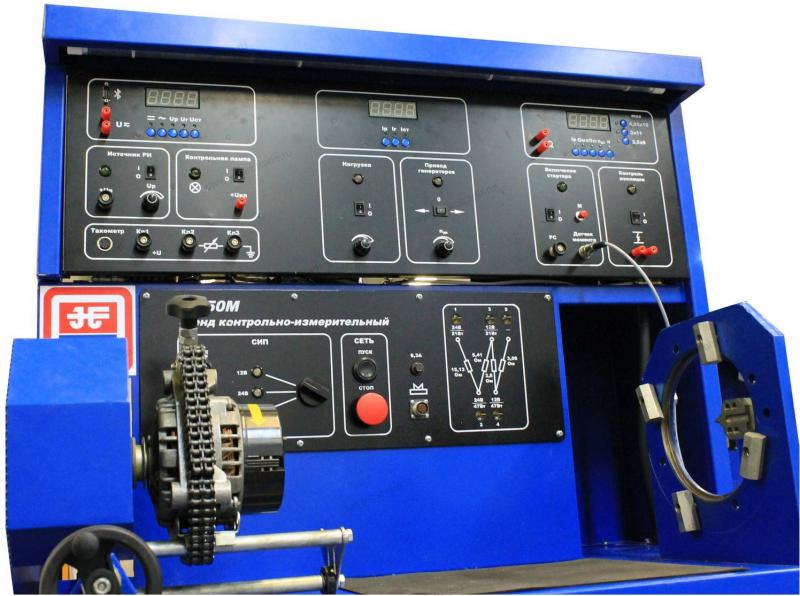

Панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок стартеров и генераторов. Органы управления стенда сгруппированы в логически завершенные и функционально понятные блоки Яркие легко читаемые цифровые индикаторы Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки Система крепления стартеров и генераторов на стенде и комплекты оснастки позволяют закрепить и проверить практически все виды генераторов и стартеров российского и зарубежного производства Наличие тахометра позволяет определить частоту вращения стартеров и генераторов на холостом ходу и под нагрузкой Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения и тока нагрузки Конструкции приводных шкивов дает возможность проводить проверку генераторов с клиновым и плоскоременным приводами Источником питания стенда служит сетевой источник 380В, 50Гц Плавно-ступенчатая электронная нагрузка позволяет проверять все известные марки генераторов во всем диапазоне характеристик от 0 до 160А Полный комплект оснастки стенда позволяет производить все необходимые проверки стартеров и генераторов| ТХ (таблица) (Описание) : | Проверяемые генераторы мощностью до 6,5 кВт в режиме холостого хода (х.х.) и под нагрузкой величиной до 3 кВт с током нагрузки до 160 А Проверяемые стартеры мощностью до 11 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного или плавного торможения Напряжение проверяемого электрооборудования, В 12 / 24 (14 / 28) Электропитание стенда от трехфазной сети переменного тока напряжением 380 В, частотой 50 Гц Максимальная мощность при проверке стартеров, кВ∙А 20 Диапазоны измерения силы постоянного тока, А 0,5–5; 5–150; 150–500; 300–1 000 Диапазоны измерения напряжения постоянного и переменного тока, В 0,2–2; 2–20; 20–40 Диапазон измерения крутящего момента, Н∙м 10–100 Диапазоны измерения сопротивления постоянному току, Ом 1–100; 1–100 000 Диапазон измерения частоты вращения, об/мин 500–9 500 Частота вращения привода стенда, об/мин 500–6 000 Методика проверки генераторов на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода Метод нагрузки стартеров при помощи полного тормоза Источник питания при проверке стартеров сетевой источник питания (СИП) Габариты, мм 800x1200x1600 Габариты в упаковке, мм 950x1300x1700 Масса нетто (брутто), кг 245 (297) |
