УКО-1 Ливневые очистное сооружение для автомоек УКО-1

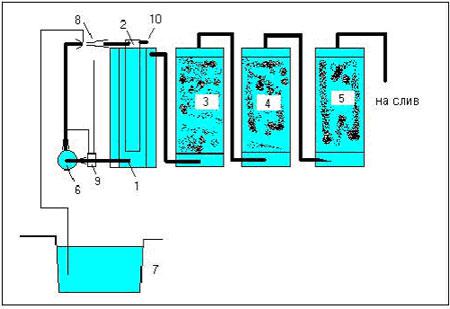

Сущность процесса заключается в последовательном выделении нефтепродуктов, находящихся в различной дисперсной фазе из сточных вод. Загрязненные сточные воды собираются в приямке (отстойнике).  Здесь происходит отстаивание крупных взвешенных частиц и нефтепродуктов. Загрязненная вода подается струйным насосом в флотационную емкость 1. Происходит выделение дисперсных нефтепродуктов. После аппарата напорной флотации вода подается в установленные последовательно механические  фильтры 3 и 4. Доочистка сточных вод до ПДК осуществляется на сорбционных фильтрах 5 заполненных активированным углем, сульфоуглем или другими природными или синтетическими материалами.

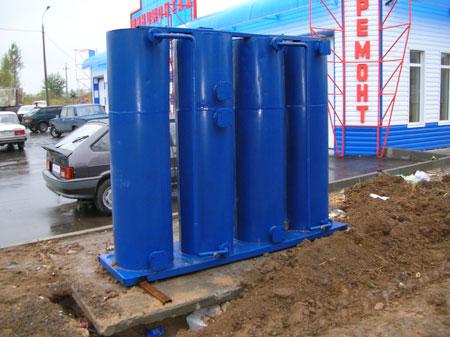

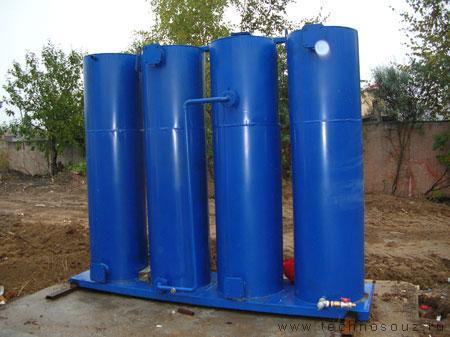

Выделившийся при флотации нефтешлам  накапливается в шламосборном  кармане. При наполнении кармана нефтешламом, последний сливается в герметичную емкость и перевозится  на утилизацию. Каждый аппарат установки смонтирован на отдельных рамах из швеллеров. Аппараты изготовлены из листовой  стали. Флотационная емкость 1 представляет собой цилиндрический резервуар сваренный из листовой стали, разделенный на два объема перегородкой. В первом - размещается камера смешения сточных вод с водо-воздушной эмульсией, а во второй-  камера отстаивания воды. Емкость имеет штуцера для подвода загрязненных вод и лоток для вывода осветленной воды. Для удаления выделенного из воды нефтешлама в верхней части емкости установлен трубопровод, который собирает с «зеркала» воды пленку нефтепродуктов.

Коаксиально с флотатором размещается напорный бак 2, насосы 6 располагается сбоку от флотатора 1, которые связаны между собой и флотатором трубопроводами.   Фильтры механической 3 и 4 и сорбционной 5 очистки представляют собой цилиндрического вида емкости, заполненные соответственно дробленым керамзитом и речным песком. Для доочистки сточных вод до ПДК используется сорбционный фильтр 5 на БАУ.
