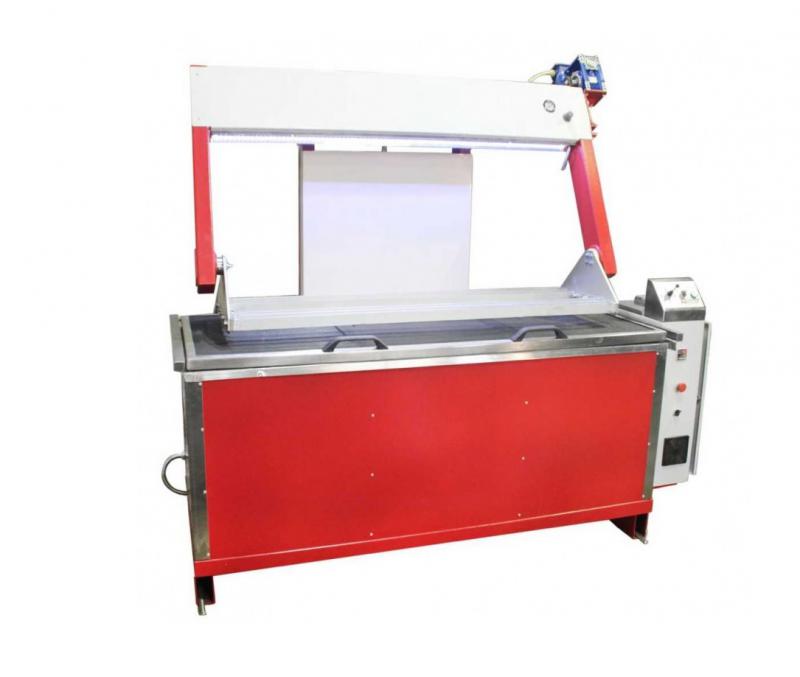

Стенд для опрессовки ГБЦ, ТС1400С

Стенд опрессовки ГБЦ предназначен для тестирования как самих блоков, так и головок блока цилиндров. Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде. Размеры деталей: 1400x400x400 мм, масса деталей: 300 кг

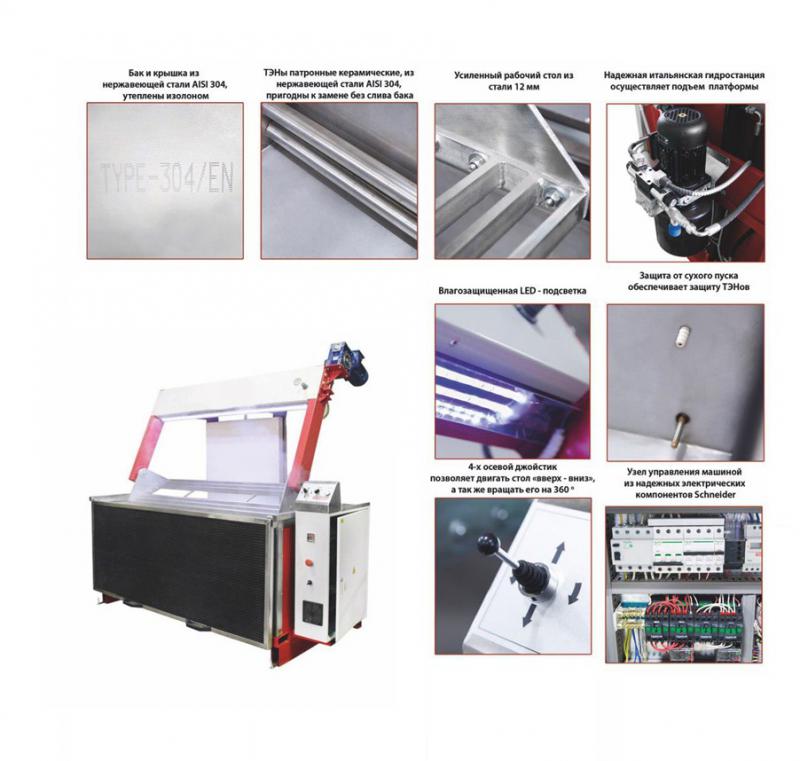

Технические особенности стенда опрессовки ГБЦ:

1.    Бак и крышка из нержавеющей стали AISI 304 с теплоизоляцией.
2.    ТЭНы из нержавеющей стали, быстросъемные, не требующие слива жидкости.
3.    Гидравлическая станция итальянского производства.

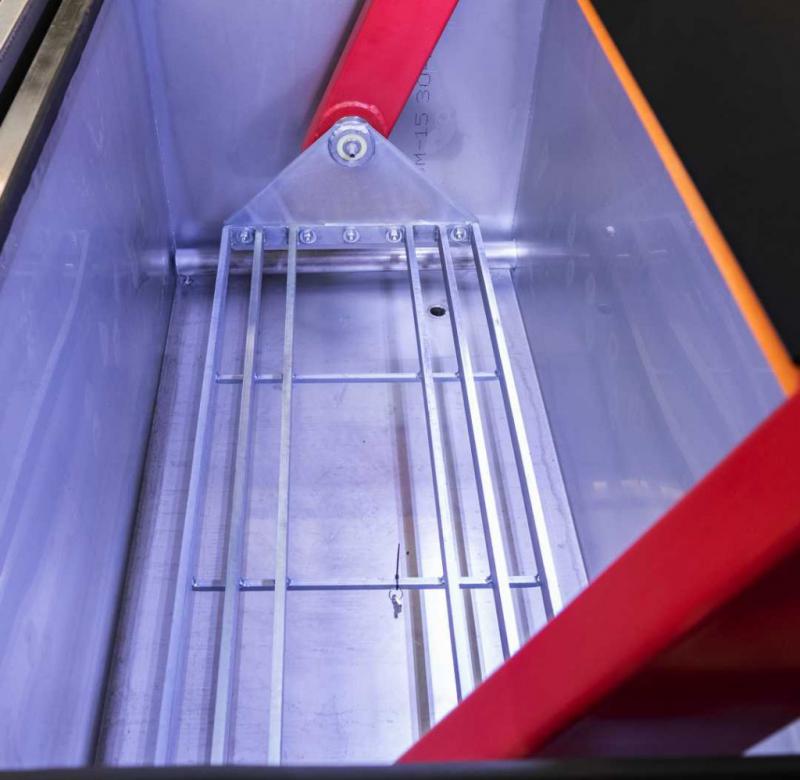

4.    Усиленный поворотный стол из стали с редуктором.
5.    Европейская электрика Schneider.
6.    Панель управления с четырехпозиционным джойстиком.
7.    Датчики температуры и давления.
8.    Защита ТЭНов от сухого пуска.
9.    Влагозащищенная LED-подсветка.
10. Приспособление для крепления наклонных частей ГБЦ.
11. Комплект дополнительных инструментов.

Рекомендуется:

для автосервисов и ремонтных центров; для крупных СТО; при ремонте ДВС и головки блока цилиндров; при перегревах двигателя; при вводе в эксплуатацию ранее использованной ГБЦ; при проведении работ по устранению микротрещин.

Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде. Установка для гидравлических испытаний предназначена для тестирования как самих блоков, так и головок блока цилиндров.

Герметичность – одна из важнейших характеристик, обуславливающих исправную работу двигателя автомобиля.

Отверстия на проверяемой детали закрываются вакуумной резиной, а на отверстия, выходящие на боковые поверхности, устанавливаются заглушки. Через одну из таких заглушек внутрь подается воздух под давлением от 4 до 6 бар.

Температура воды в баке доводится до необходимой, при помощи трубчатого электрического нагревателя (ТЭНа). К поворотному столу специальными зажимами, поставляемыми в комплекте, крепится исследуемая деталь. К детали подводится сжатый воздух от пневмосистемы (штатного компрессора). Подъем/опускание поворотного стола осуществляется надежной итальянской гидростанцией. При помощи электропривода вращения стола, деталь поворачивается под любым углом, что обеспечивает доступ ко всем скрытым полостям. Удобный 4-ех позиционный джойстик, расположенный на панели управления, рассчитан на выполнение всех рабочих операций. Контроль давления осуществляется манометром.

Изделие погружается в воду, нагретую до 70 C, что равнозначно рабочей температуре двигателя внутреннего сгорания. Металл под действием тепла расширяется, и происходит вскрытие трещин, которые легко выявить по пузырькам воздуха, выходящим из них. Это является сигналом того, что у детали присутствуют дефекты.
