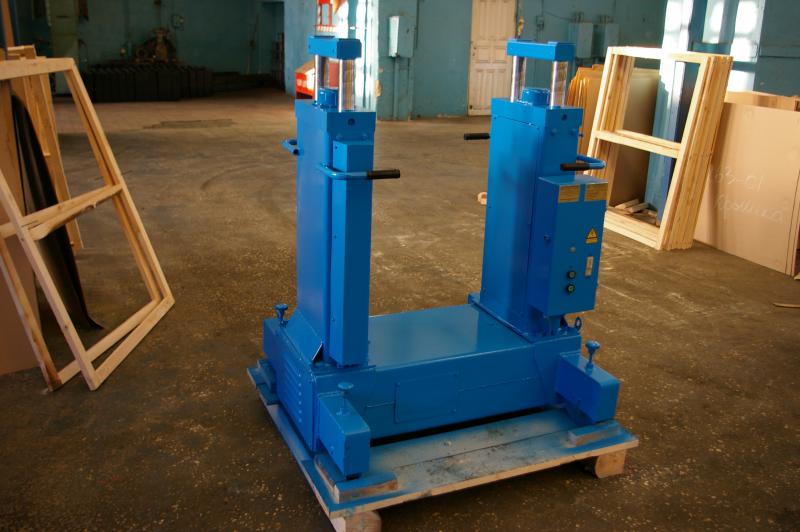

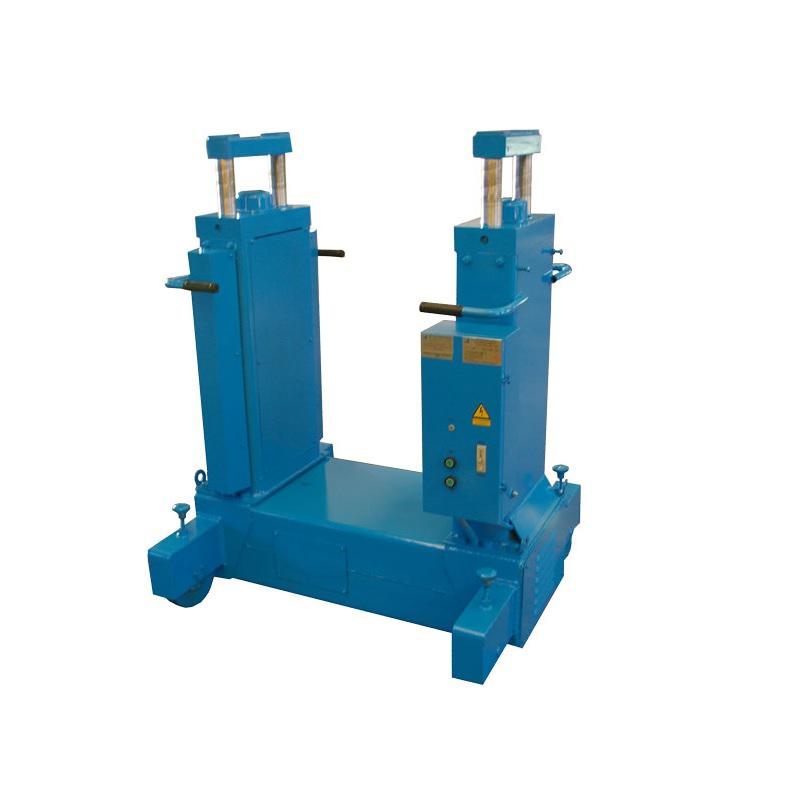

П-263 Подъемник канавный, г/п 8 т
Доступность:
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КАНАВНОГО ПОДЪЕМНИКА:
Подъемник состоит двух стоек 1 и 2 (см. Рис.), соединенных между собой поперечиной 3, в которой смонтирован привод подъема. Привод состоит из электродвигателя 4, соединенного при помощи двух муфт 5 с редукторами 6, установленными на раме 7. Стойки 1 и 2 представляют собой сварную конструкцию. Внутри стоек смонтированы грузовые винты 8 по которым перемешаются рабочие гайки 9. Гайки установлены в траверсах 10. На траверсах закреплены штанги 11, проходящие через направляющие втулки 12, закрепленные в опорах 13. В верхней части штанг закреплены башмаки 14. Передача вращения к грузовым винтам осуществляется посредством муфт 5. На винтах, под рабочими гайками с зазором 10-12 мм, смонтированы страховочные гайки 16. Ход гаек по винту ограничен двумя конечными выключателями 17 и 18, смонтированными на одной из стоек. На случай отказа конечных выключателей 17 и 18 предусмотрены аварийные выключатели 19 и 20. Подъемник снабжен тормозами 21, расположенными на опорах. Управление подъемником осуществляется со шкафа аппаратного 15, установленного на стойке 2
| ТХ (таблица) (Описание) : | Грузоподъемность максимальная, т 8 Наибольший ход рабочего механизма, мм 500 Минимальная высота подъема упоров над уровнем пола, мм 100 при установке в канаву глубиной 1200 мм Установленная мощность, кВт 3 Количество электродвигателей, шт. 1 Габариты канавы, мм Ширина (min) Глубина 1100 1200 Габариты подъемника, мм 940х1070х1270 Упаковка: вид, кол-во мест, габариты, мм Ящик 1 1050х1150х1500 Масса нетто, кг 615 Масса брутто, кг 650 Давление подводимого воздуха, бар - Расстояние между подхватывающими элементами (по центру) Min (мм) Max(мм) 780 |
