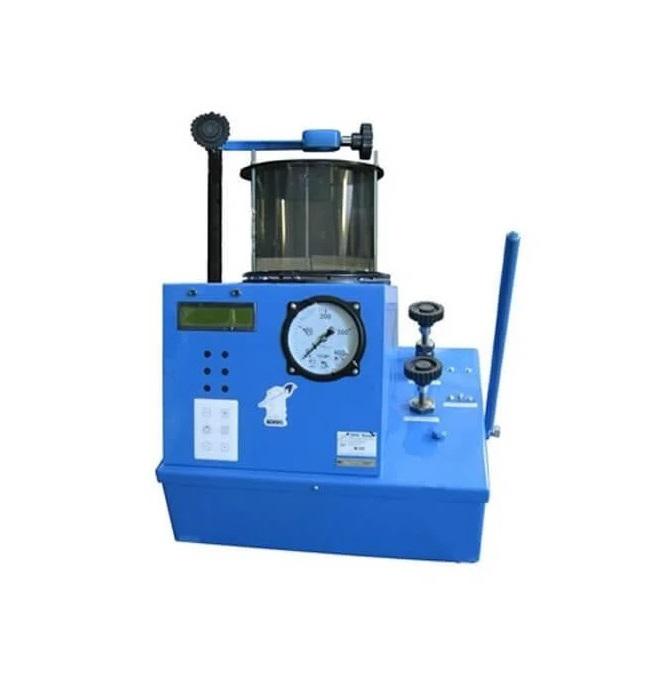

Стенд для форсунок common rail, М-107-CR
Доступность:
Стенды для дизельных форсунок «Common Rail» позволяют проверять следующие параметры:
- Давление начала впрыска;
- Качество распыления топлива;
- Герметичность запорного конуса;
- Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
Для проверки дизельных форсунок системы «Common Rail» в стенды встроен модулятор сигналов «Common Rail Tester». Модулятор сигнала применяется перед разборкой и дефектовкой форсунок для предварительной проверки работоспособности, приблизительной оценки гидроплотности, степени засоренности или размытости распыливающих отверстий распылителя. После сборки форсунки при помощи модулятора оценивается правильность сборки, при необходимости «пристукивание» шарикового клапана к седлу, проверяется давление открытия распылителя.
В электронном блоке Модулятора сигналов «Common Rail Tester» запрограммированы длительность импульсов, частота срабатывания форсунки и количество срабатываний.
При подключении к прибору тестируемой форсунки происходит автоматическое определение сопротивления катушки электроклапана, по которому определяется фирма-производитель и параметры напряжения управляющего сигнала.
В комплект поставки Модулятора сигналов «Common Rail Tester» входит два кабеля с прозрачной изоляцией для электромагнитных инжекторов – с разъемами для BOSCH и грузовых инжекторов, и два кабеля для пьезоэлектрических инжекторов – кабель с красной изоляцией для пьезо инжекторов SIEMENS и кабель с красной изоляцией и красными метками для пьезо инжекторов BOSCH.
| ТХ (таблица) (Описание) : | Диапазон воспроизводимого давления, МПа (кгс/см2) 0...40 (0...400) Емкость для топлива, л не менее 2 Подача топлива, мм3/цикл, не менее 1200 Габаритные размеры, мм, не более 480х456х716 Масса (без топлива), кг, не более 25 Количество обслуживающего персонала, чел. 1 |
