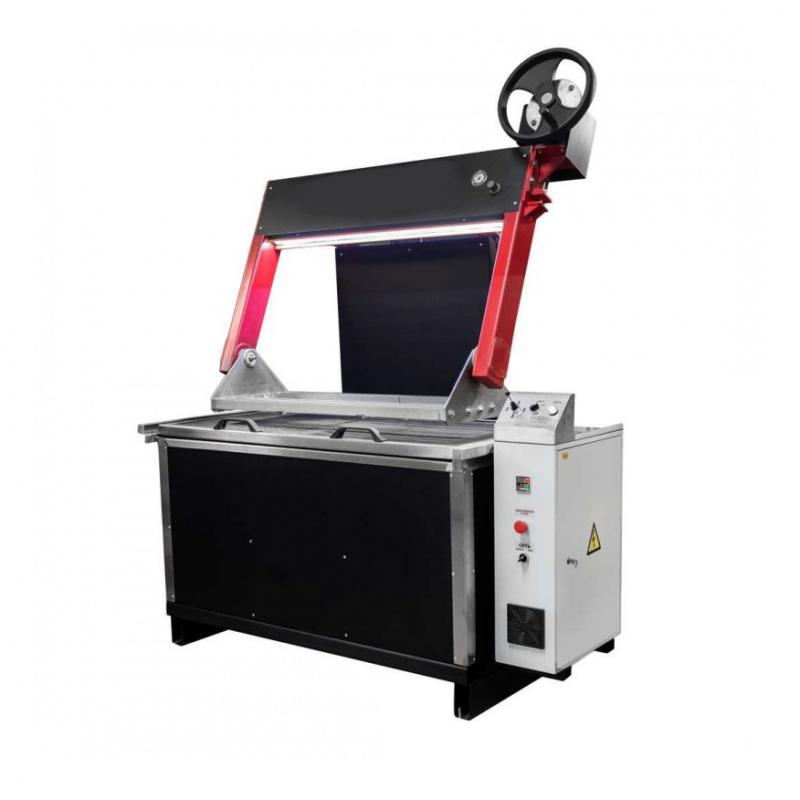

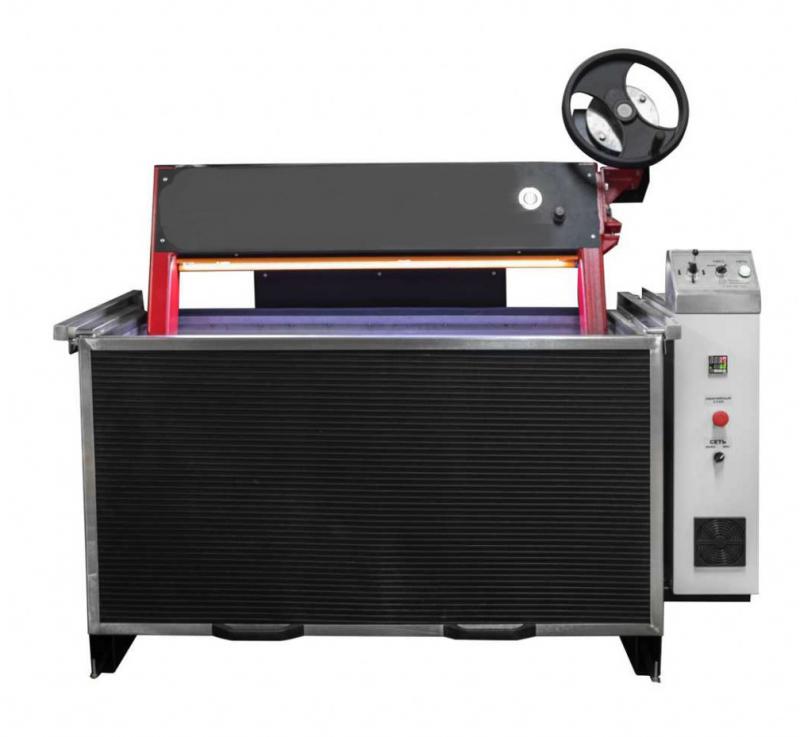

Стенд для опрессовки ГБЦ, ТС1000
Доступность:

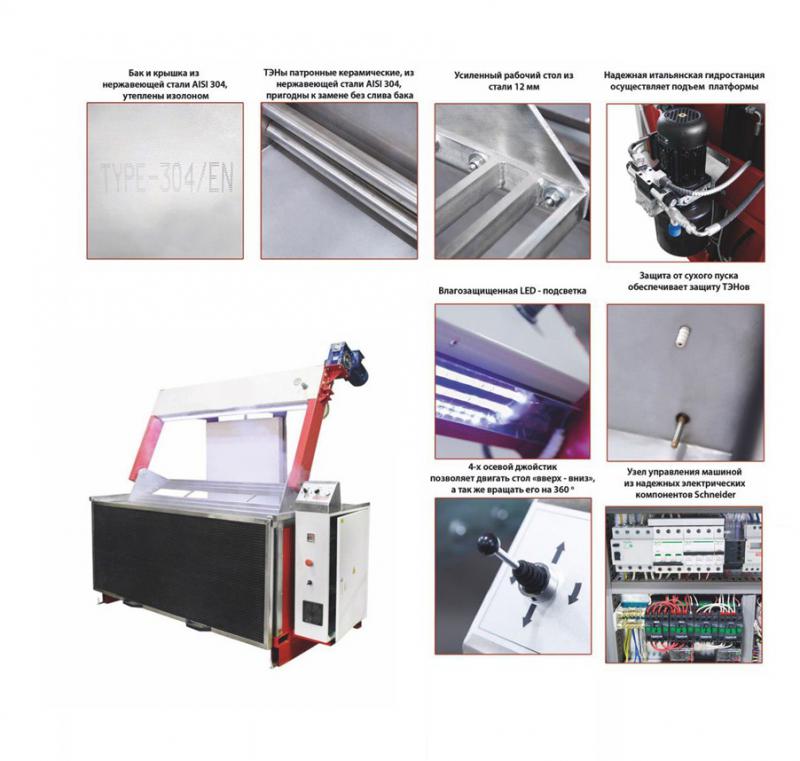

Технические особенности стенда опрессовки ГБЦ:
1. Бак и крышка из нержавеющей стали AISI 304 с теплоизоляцией.
2. ТЭНы из нержавеющей стали, быстросъемные, не требующие слива жидкости.
3. Гидравлическая станция итальянского производства.
4. Усиленный поворотный стол из стали с редуктором.
5. Европейская электрика Schneider.
6. Панель управления с четырехпозиционным джойстиком.
7. Датчики температуры и давления.
8. Защита ТЭНов от сухого пуска.
9. Влагозащищенная LED-подсветка.
10. Приспособление для крепления наклонных частей ГБЦ.
11. Комплект дополнительных инструментов.
Рекомендуется:
для автосервисов и ремонтных центров; для крупных СТО; при ремонте ДВС и головки блока цилиндров; при перегревах двигателя; при вводе в эксплуатацию ранее использованной ГБЦ; при проведении работ по устранению микротрещин.
Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде. Установка для гидравлических испытаний предназначена для тестирования как самих блоков, так и головок блока цилиндров. Герметичность – одна из важнейших характеристик, обуславливающих исправную работу двигателя автомобиля.
Отверстия на проверяемой детали закрываются вакуумной резиной, а на отверстия, выходящие на боковые поверхности, устанавливаются заглушки. Через одну из таких заглушек внутрь подается воздух под давлением от 4 до 6 бар.
Температура воды в баке доводится до необходимой, при помощи трубчатого электрического нагревателя (ТЭНа). К поворотному столу специальными зажимами, поставляемыми в комплекте, крепится исследуемая деталь. К детали подводится сжатый воздух от пневмосистемы (штатного компрессора). Подъем/опускание поворотного стола осуществляется надежной итальянской гидростанцией. При помощи ручного привода вращения стола, деталь поворачивается под любым углом, что обеспечивает доступ ко всем скрытым полостям. Удобный 2-х позиционный джойстик, расположенный на панели управления, рассчитан на выполнение всех рабочих операций. Контроль давления осуществляется манометром.
Изделие погружается в воду, нагретую до 90 C, что равнозначно рабочей температуре двигателя внутреннего сгорания. Металл под действием тепла расширяется, и происходит вскрытие трещин, которые легко выявить по пузырькам воздуха, выходящим из них. Это является сигналом того, что у детали присутствуют дефекты.
| ТХ (таблица) (Описание) : | Диапазон температуры нагрева, °C 0-90 Размеры стола (ДхШ), мм 1072х440 Максимальный размер детали (ДхШхВ), мм 1000х400х400 Максимальная масса детали, кг 250 Нагревательные элементы, кВт 3х4,0 Напряжение питания 380В 3Ф Давление, нагнетаемое в головку, бар 4-6 Скорость вращения, об/мин 4 Объем бака, л 510 Масса (с пустым баком), кг 370 Габаритные размеры стенда (ДхШхВ), мм 1630х1100х1800 |
