Стенд для замены втулок головки блока ДВС
Доступность:
В наличии
750 000
Оплата и получение
Гарантия
Максимальный размер детали (ДхШхВ) 1250х500х230 мм. Максимальный вес детали 300 кг. Усилие оказываемое на деталь до 16т. Итальянский насос! Сделано в России. Стенд с гидравлическим приводом позволяет механизировать замену направляющих втулок блоков цилиндров ДВС коммерческого, грузового транспорта и машин промышленного назначения. Применение механизированных устройств позволяет более качественно производить ремонт ГБЦ, обеспечить снижение трудоёмкости и повышение производительности.

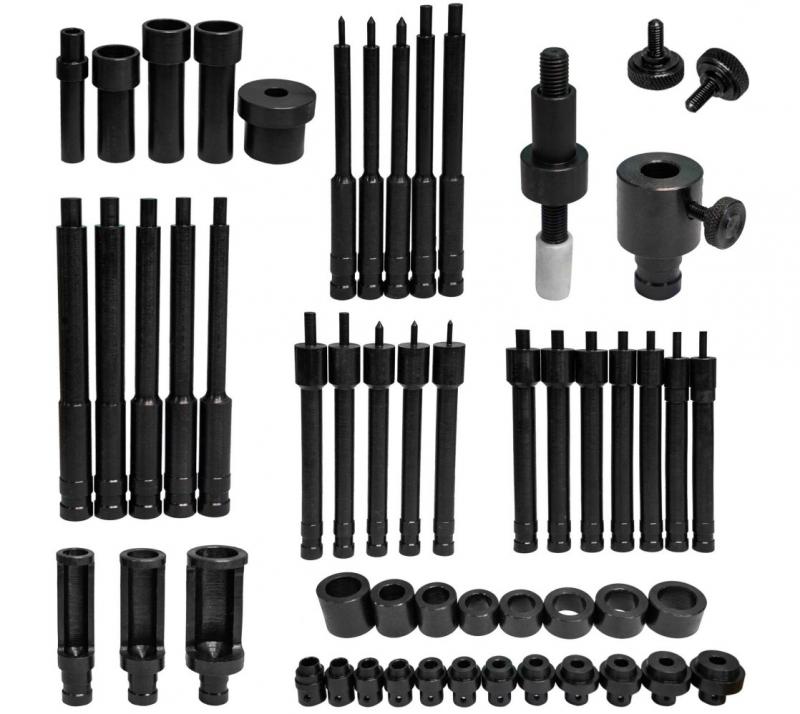

Технические особенности стенда: Прочная рамная конструкция Передвижная станина Гидроцилиндр с регулируемым усилием до 16 т. (Италия) Гидравлическая станция (Италия) Поворотный стол с ручным приводом и линейным перемещением Электрические компоненты Schneider Регулируемая подсветка рабочего пространства Комплект оснастки

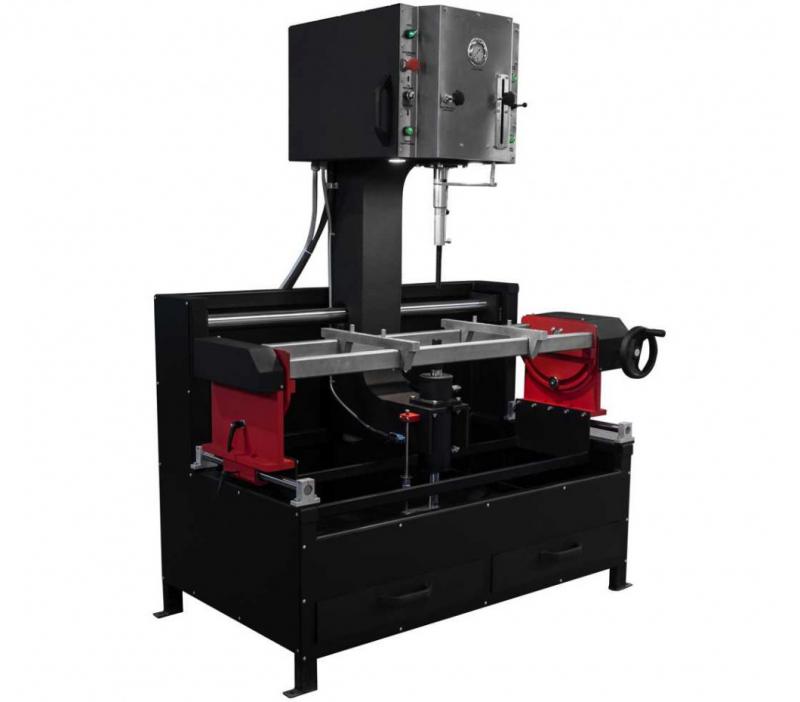

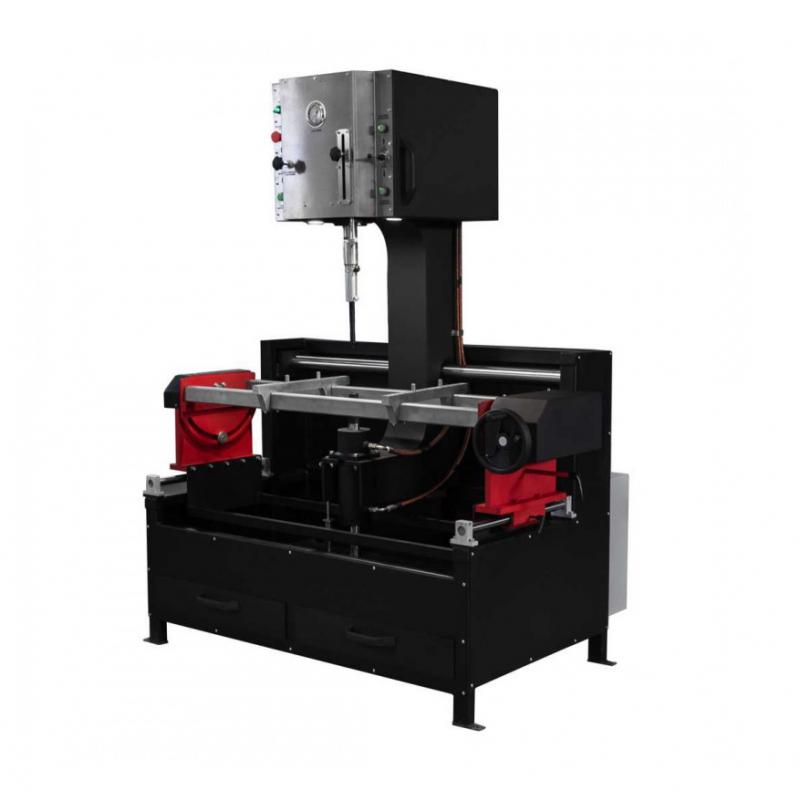

Стенд это рамная конструкция, на которой смонтированы поворотный стол для установки и фиксации головки, вертикальный кронштейн с гидроцилиндром и пинолью, в которую устанавливают оправки для выпрессовки и запрессовки направляющих втулок. В комплект стенда входи масляный насос. Кронштейн установлен на направляющих рамы с возможностью легкого перемещения в горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования оправок с осью установочного отверстия в головке для втулок. Поворотный стол предназначен для установки головок с наклонной осью клапанов относительно их привалочных плоскостей. Стенд оснащен вспомогательными устройствами для центрирования и управления процессом выпрессовки и запрессовки направляющих втулок. Данный стенд обладает опцией рассухаривания и засухаривания ГБЦ.
Одной из ответственных операций при ремонте головоки блока цилиндров двигателя внутреннего сгорания (ДВС) является замена (выпрессовка и запрессовка) направляющих втулок клапана. Этот процесс часто делается ручным способом, с помощью кувалды и оправки, что само по себе является трудоемкой и не надежной операцией, зависящей от квалификации работника, и часто приводит к деформации посадочного места или другим неприятным ситуациям.
Технические особенности стенда: Прочная рамная конструкция Передвижная станина Гидроцилиндр с регулируемым усилием до 16 т. (Италия) Гидравлическая станция (Италия) Поворотный стол с ручным приводом и линейным перемещением Электрические компоненты Schneider Регулируемая подсветка рабочего пространства Комплект оснастки
Стенд это рамная конструкция, на которой смонтированы поворотный стол для установки и фиксации головки, вертикальный кронштейн с гидроцилиндром и пинолью, в которую устанавливают оправки для выпрессовки и запрессовки направляющих втулок. В комплект стенда входи масляный насос. Кронштейн установлен на направляющих рамы с возможностью легкого перемещения в горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования оправок с осью установочного отверстия в головке для втулок. Поворотный стол предназначен для установки головок с наклонной осью клапанов относительно их привалочных плоскостей. Стенд оснащен вспомогательными устройствами для центрирования и управления процессом выпрессовки и запрессовки направляющих втулок. Данный стенд обладает опцией рассухаривания и засухаривания ГБЦ.
Одной из ответственных операций при ремонте головоки блока цилиндров двигателя внутреннего сгорания (ДВС) является замена (выпрессовка и запрессовка) направляющих втулок клапана. Этот процесс часто делается ручным способом, с помощью кувалды и оправки, что само по себе является трудоемкой и не надежной операцией, зависящей от квалификации работника, и часто приводит к деформации посадочного места или другим неприятным ситуациям.
| ТХ (таблица) (Описание) : | Размеры рабочего стола (ДхШ), мм 1250х360 Максимальный размер детали (ДхШхВ), мм 1250х500х230 Максимальный вес детали, кг 300 Усилие оказываемое на деталь, т до 16 Рабочее давление в гидростанции, бар 250 Угол поворотного стола 50 Ход верхнего штока, мм 150 Ход нижнего штока, мм 120 Грузоподъемность, кг 400 Напряжение установки, В 380 Габаритные размеры стенда (ДхШхВ), мм 1700х950х2000 Общая масса стенда, кг 600 |
