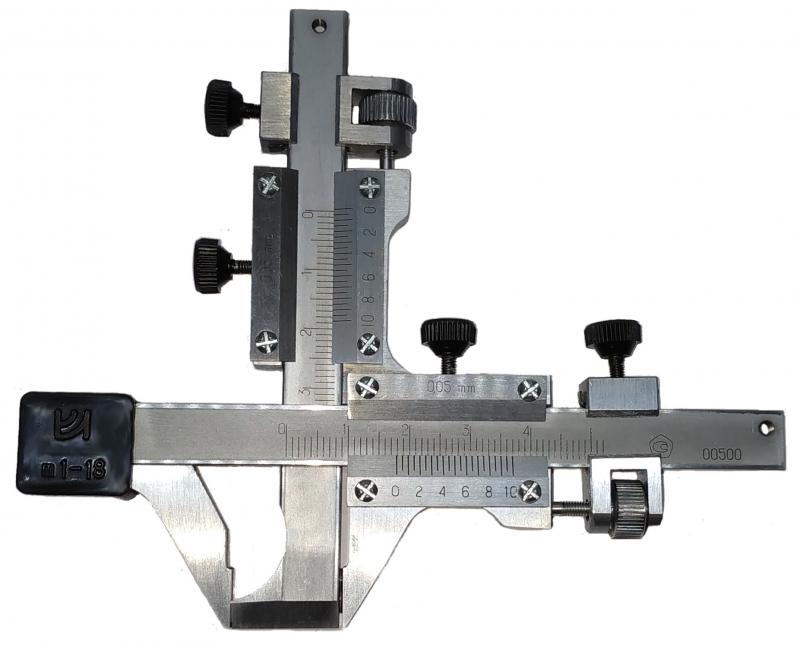

Штангензубомер с нониусом ШЗН-40 (с поверкой)
Доступность:
В наличии
20 185
Оплата и получение
Гарантия
Цена деления 0,05 мм. Диапазон измерения по шкале штанги от 0-67 мм. Штангензубомер с нониусами ШЗН-40. Предназначен для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности. Поставляется в двух вариантах с поверкой и без поверки!

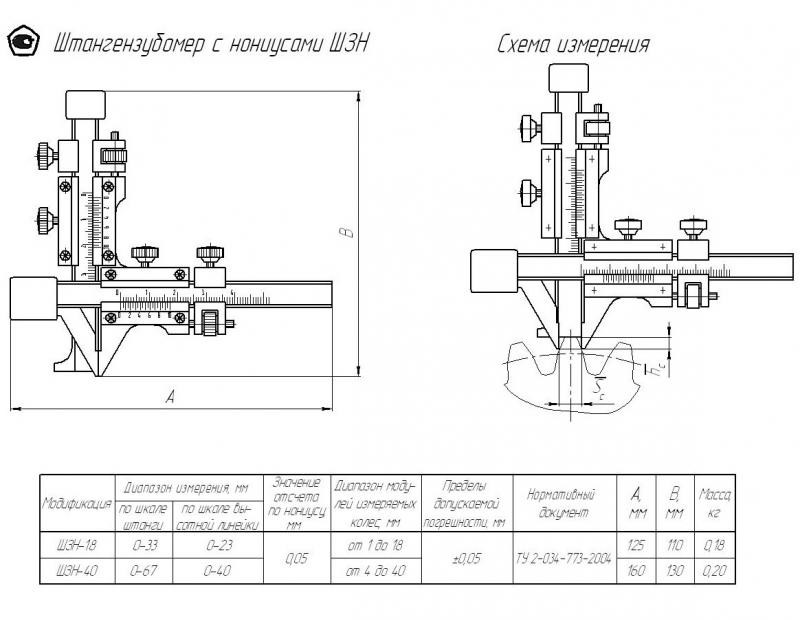

В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микрометрические подачи, а для их фиксации - стопорные винты. Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Остальные поверхности штангензубомера имеют блестящее хромовое покрытие.
Пример условного обозначения штангензубомера типа ШЗН-18 - Штангензубомер с нониусами ШЗН-18 ТУ 2-034-773-2004.
В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микрометрические подачи, а для их фиксации - стопорные винты. Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Остальные поверхности штангензубомера имеют блестящее хромовое покрытие.
Пример условного обозначения штангензубомера типа ШЗН-18 - Штангензубомер с нониусами ШЗН-18 ТУ 2-034-773-2004.
