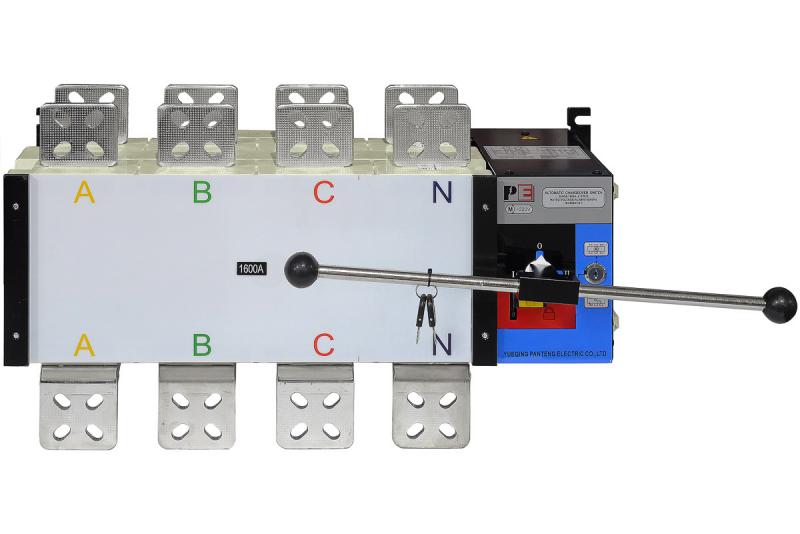

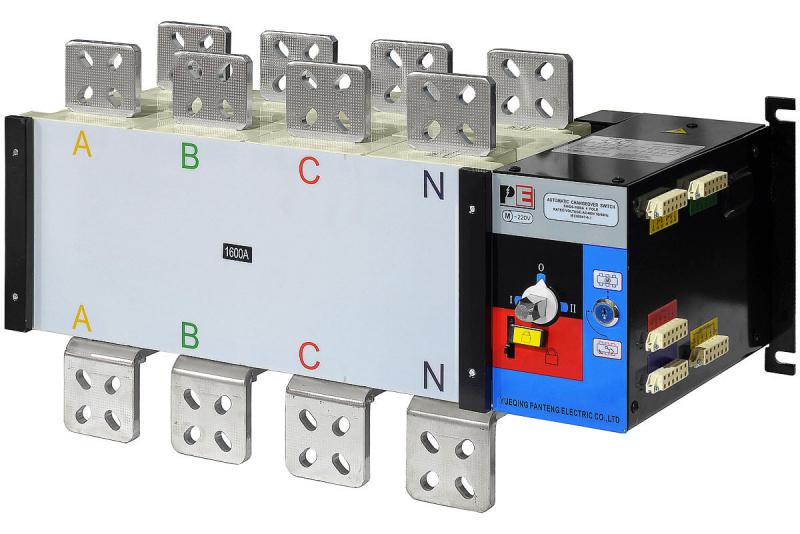

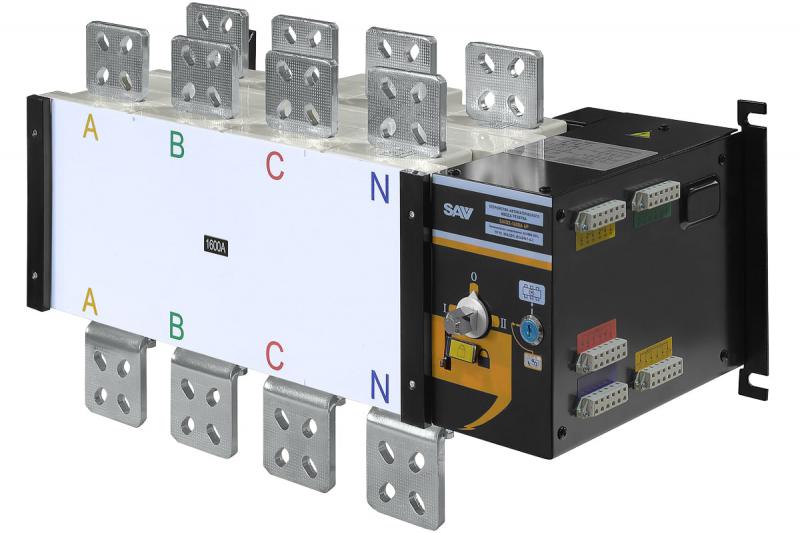

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1600 4P
Доступность:
Рубильник реверсивный TSS SHIQ5 1600А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:
-
Безыскровое переключение нагрузки;
Полное отключение нагрузки (в «нулевом положении» рубильника);
Возможность ручного переключения;
Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).
В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.
В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены
При работах по обслуживанию и ремонту систем:
Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.
ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А
|
Свойства |
Преимущества |
|---|---|
|
Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов |
Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. |
|
Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) |
Срок службы дольше на 45% |
|
Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С |
Вероятность ранних отказов меньше на 30% |
|
Блок управления производится с высокой точностью на беспылевом производственном участке (6) |
Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов |
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА
ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А
РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ
|
Модель |
Артикул 1С |
А |
А1 |
B |
B1 |
C |
E |
G |
H |
J |
K |
L |
N |
O |
P |
R |
S |
T |
U |
V |
W |
Y |
Y1 |
Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
TSS SHIQ5 1600А |
019361 |
1007 |
633 |
330 |
250 |
370 |
321 |
470 |
65 |
609 |
220 |
11 |
85 |
524 |
120 |
80 |
80 |
15 |
250 |
60,5 |
188,5 |
111 |
253 |
40 |
| Номинальное напр., В : | 400 |
| Габаритные размеры (Д;Ш;В; мм) : | 1007х330х370 |
| Влажность, % : | не более 50, при Т не выше 40 C без конденсации |
| Номинальная коммутационная способность : | 10Iном. |
| Кратковременное отклонение номинального тока, кA : | 50 |
| Номинальное рабочее напряжение управления Vs, В : | 220 |
| Номинальный ток (А) : | 1600 |
| Номинальная отключающая способность : | 8Iном. |
| Класс защиты : | IP20 |
| Кол-во полюсов переключателя : | 4 |
| Номинальный предел мощности КЗ, кА : | 100 |
| Номинальное импульсное напряжение Uimp, кВ : | 12 |
| Ток термической стойкости Ith, A : | 1600 |
| Класс защиты обмотки : | III |
| Длина (мм) : | 1007 |
| Ширина (мм) : | 330 |
| Время переключения I-II или II-I, сек : | 1,2 |
| Высота (мм) : | 370 |
| Масса, кг : | 44 |
| Номинальное напряжение изоляции Ui, В : | 1000 |
