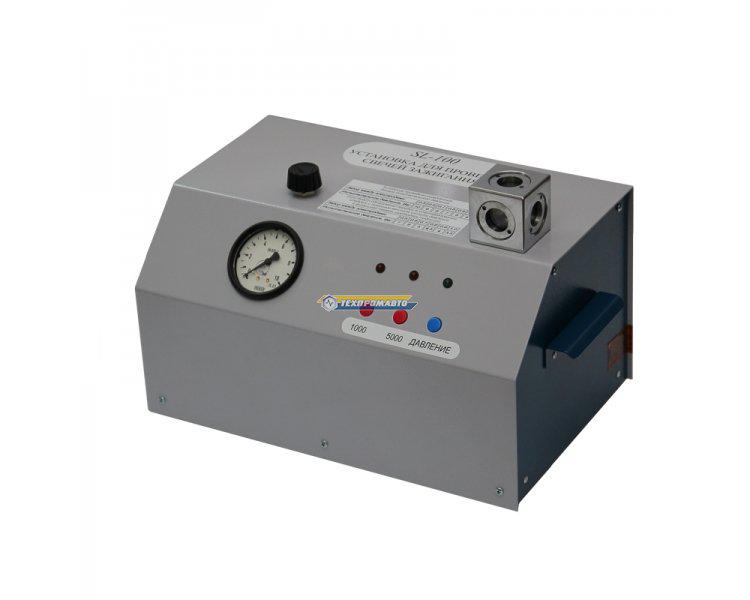

SL-100 Прибор для проверки свечей зажигания
Доступность:
Прибор для проверки свечей зажигания, оснащен встроенным компрессором и питается от бортовой сети автомобиля 12В. Имеет два режима работы проверки свечей: на холостом ходу при 1000 оборотов и при 5.000 оборотов. Развивает давление до 10 атм! Имеет небольшие габариты. Установка SL-100 предназначена для профессионального применения в условиях станций технического обслуживания автомобилей. С помощью данного прибора проверяются свечи зажигания легковых автомобилей на пробой изолятора, правильное искрообразование. Проверка свечей осуществляется в условиях приближенных к рабочим, т.е. под давлением не менее 10 бар и в режимах искрообразования соответствующих 1000 об\мин и 5000 об\мин.
Установите на резьбовую часть свечи зажигания уплотнительное резиновое кольцо
Вверните свечу в специальное отверстие на проверочной камере
Убедитесь, что сбросник давления находится в положении «ЗАКРЫТО»
Если необходимо, разверните свечные электроды напротив смотрового окна камеры, поворачивая в нужную сторону фланец камеры ключом №24.
ВНИМАНИЕ! НЕ ПРОВОДИТЕ ДАННУЮ ОПЕРАЦИЮ, ЕСЛИ В ПРОВЕРОЧНОЙ КАМЕРЕ ПРИСУТСТВУЕТ ДАВЛЕНИЕ! НЕСОБЛЮДЕНИЕ ЭТОГО УСЛОВИЯ ПРИВЕДЕТ К ПРЕЖДЕВРЕМЕННОМУ ИЗНОСУ УПЛОТНЕНИЙ ФЛАНЦА!
Подсоедините «крокодилы» кабеля питания к аккумулятору – красный к плюсовой клемме, а черный на «массу». Включите тумблер питания установки.
Кратковременно нажмите кнопку ДАВЛЕНИЕ, создав в проверочной камере давление 2-3 бара
Убедитесь, что соединение свечи и проверочной камеры герметично. В противном случае, удерживая фланец камеры ключом №24, подтяните резьбовое соединение камеры и свечи свечным ключом до устранения утечек.
Подсоедините к свече высоковольтный провод установки
Нажмите и удерживайте кнопку ДАВЛЕНИЕ. При достижении давления 10-11 бар внутренний компрессор установки автоматически отключится.
Нажмите и удерживайте кнопку 1000. Наблюдайте, правильно ли происходит процесс искрообразования в режиме холостого хода
Нажмите и удерживайте кнопку 5000. Наблюдайте, правильно ли происходит процесс искрообразования в режиме максимальных оборотов
Время включения режимов 1000 и 5000 не более 15-20 сек.
Стравите давление в камере, повернув сбросник давления в положение ОТКРЫТО
Выключите тумблер питания установки
Отсоедините высоковольтный провод установки
Выверните свечу зажигания
| ТХ (таблица) (Описание) : | Напряжение питания, В 12 Максимальный ток в режиме диагностики, А 2 Максимальный ток в режиме работы компрессора, А 4 Давление, атм. 16 Размеры , мм 360Х250Х230 Вес, кг 5 |
