Кран-балки (подвесные, опорные)
Доступность:

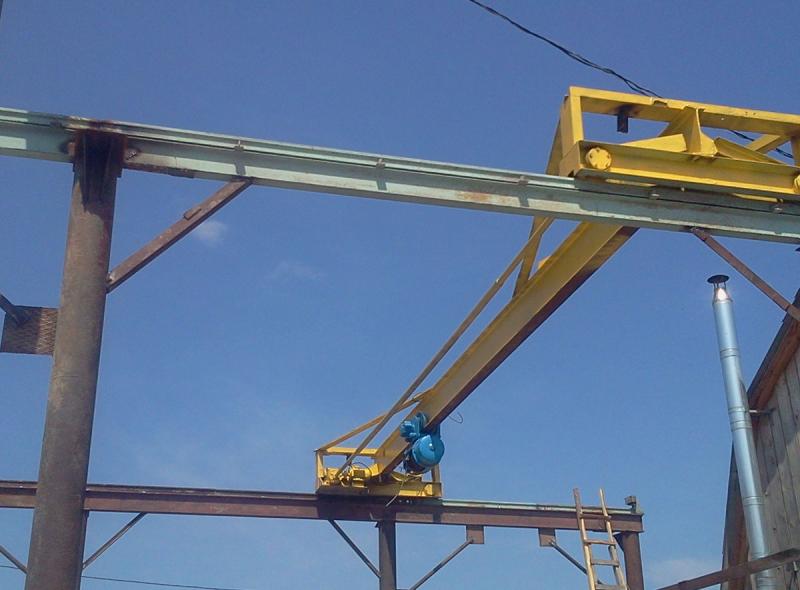

Подвесные электрические кран-балки широко применяются в производственных помещениях закрытого типа, складах, открытых площадках как под навесом, так и под открытым небом. Подкрановые пути для данной категории кранового оборудования, выполнены в виде подвесных двутавровых балок, к которым подвешиваются приводные консоли крана, откуда и определение - "подвесная" кран-балка.
Таблица основных технических характеристик
|
г/п (тн) |
Длина приводных консолей (м) |
Диаметр катания колёс (мм) |
Маркировка подходящих двутавров для подкрановых путей |
Ширина нижней полки подходящих двутавров для подкрановых путей (мм) |
Марка пролётной двутавровой балки |
Мощность двигателей (кВт) |
|
1 |
1 |
110 |
18М; 24М |
88-164 |
24М |
2х0.2 |
|
2 |
1,5 |
127 |
24М; 30М; 36М |
100-174 |
24М |
2х0.2 |
|
3.2 |
1.8 |
127 |
24М; 30М; 36М |
100-174 |
36М |
2х0.4 |
|
5 |
2.0 |
145 |
30М; 36М; 45М |
116-220 |
45М |
2х0.4 |
|
10 |
2.0 |
145 |
30М; 36М; 45М |
116-220 |
45М |
2х0.8 |
Приводные консоли подвесной кран-балки производства нашей компании, изготавливаются в виде металлоконструкций одна - с "жёсткой", вторая - с "плавающей" (шарнирной) системой крепления приводных тележек. Данная система позволяет закрепить подвесной кран жёстко на одном подкрановом пути, и с возможностью качения на другом! "Плавающая" система позволяет подвесной кран-балке улавливать неровности подкранового пути в допустимых пределах, и предотвращает "стопор" крана при наличии таковых.
- Стандартные модели кран-балок комплектуются электрическими двигателями с конусным тормозом в сборе мощностью 0,2; 0,4 и 0,8кВт. Могут иметь как два двигателя перемещения, так и полный привод, то есть 4 двигателя перемещения.
- Степень пыле влаго-защиты данного оборудования – IP54.
- Класс размещения - У1.
- Режим работы – СРЕДНИЙ - А5
- Приводные тележки крана имеют дополнительные "буферы" для предотвращения ударов колёс о перекрытия в конце подкранового пути. Скорость перемещения подвесной кран-балки в ассортименте нашего предприятия - 20 метров в минуту.
Данные модели кранов монтируются на двутавровые балки - 24М; 30М; 36М и 45М.
